结果导向按需求匹配表征方法

面向能源、催化材料，结构材料与复杂研究体系，把问题翻译成可执行的测试方案

选择表征手段、仪器清单、关键参数与最终需要回答的科学问题，并完成数据交付与分析讲解。

测试范围

高端原位测试

原位与特殊环境针对温度、气氛、电化学或反应过程中的结构演化，提前沟通样品兼容性与实验窗口；覆盖原位环境 TEM、动态过程与多帧采集，并提供实验前风险与参数评估。查看检测指南 ↗ 原位 DEMS 产气分析四极杆质谱在线联用，电位 / 电流、时间与离子流三同步采集，定位副反应起始电位与产气阶段；支持 H₂、O₂、CO、CO₂、C₂H₄ 等目标气体与定量产气速率方案。查看检测指南 ↗ 原位 XRD 结构演变带 X 射线窗口的原位电池连续采集衍射谱并同步电化学信号，输出瀑布图、晶格参数与相变路径，可做 Rietveld / Le Bail 精修。查看检测指南 ↗ SECM 扫描电化学显微镜反馈、电压与 AC-SECM 三种模式绘制微区反应活性、局部电位差 ΔE 与膜层阻抗 Z′，用于界面均匀性与钝化质量评价。查看检测指南 ↗ 锂金属软包电池定制单极片锂金属软包，按尺寸、容量与极耳规格定制，配配套电解液与极片，4.4V 质保 200 圈 80% 容量保持。查看检测指南 ↗

全平台仪器总览

本平台覆盖透射电镜、扫描电镜与 FIB、表面与成分、结构表征、力学与原位、样品制备等全链条手段。每张卡片含仪器实拍图、核心功能与完整规格，可按类别检索并展开查看详细参数。

咨询仪器

🔬

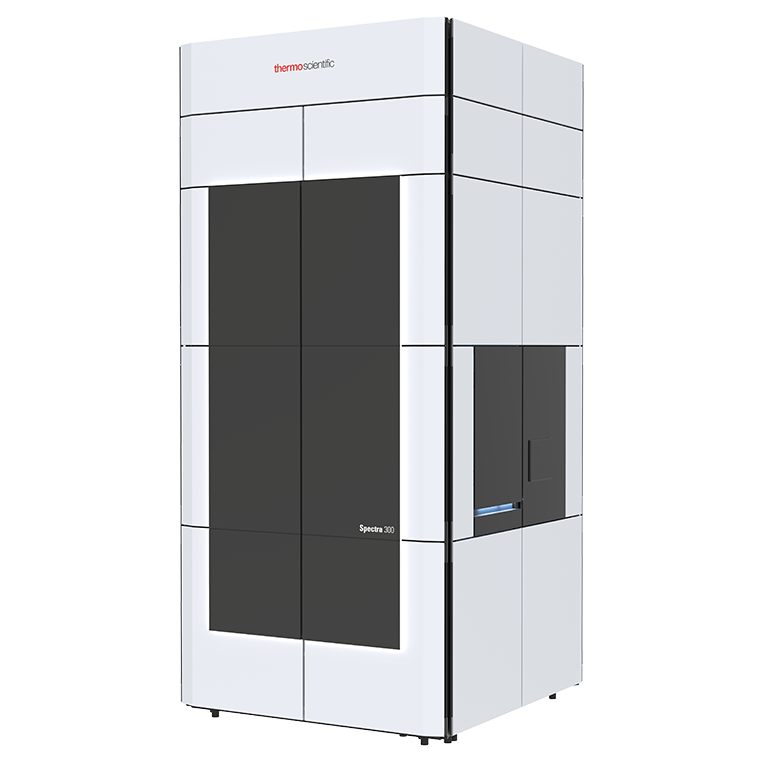

Spectra 300

Thermo Fisher Scientific · 赛默飞

球差校正

双球差电镜 · 50 pm STEM · EELS 0.025 eV；支持原位加电、原位气相加热加电；另有 Themis Z / ARM-300F 两台双球差备选机

双球差50 pm STEMHRTEM/STEMiDPCEDSEELS 0.025 eV低剂量Cryo 冷冻原位加热原位加电原位气相加热加电磁性样品

🔭

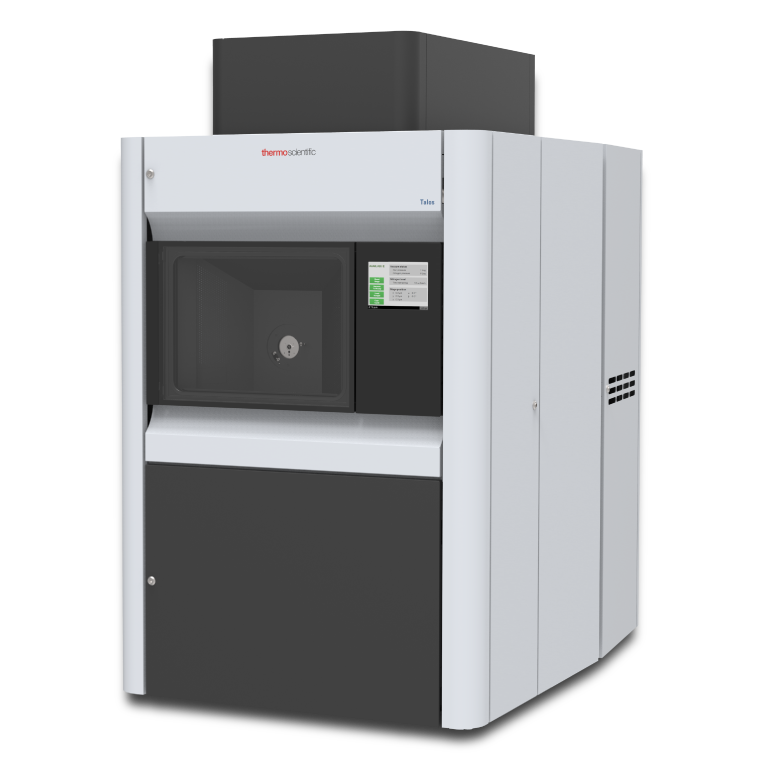

Talos F200X G2

Thermo Fisher Scientific · 赛默飞

200 kV 分析型 S/TEM

Super-X G2 四探头无窗 EDS · 高通量能谱

STEM-HAADFHRTEMSuper-X G2 四探头无窗 EDSSAEDEELS磁性样品

加速电压200 kV

成像模式STEM-HAADF · HRTEM · SAED

能谱系统Super-X G2 四探头无窗 EDS，高速能谱成像

🧊

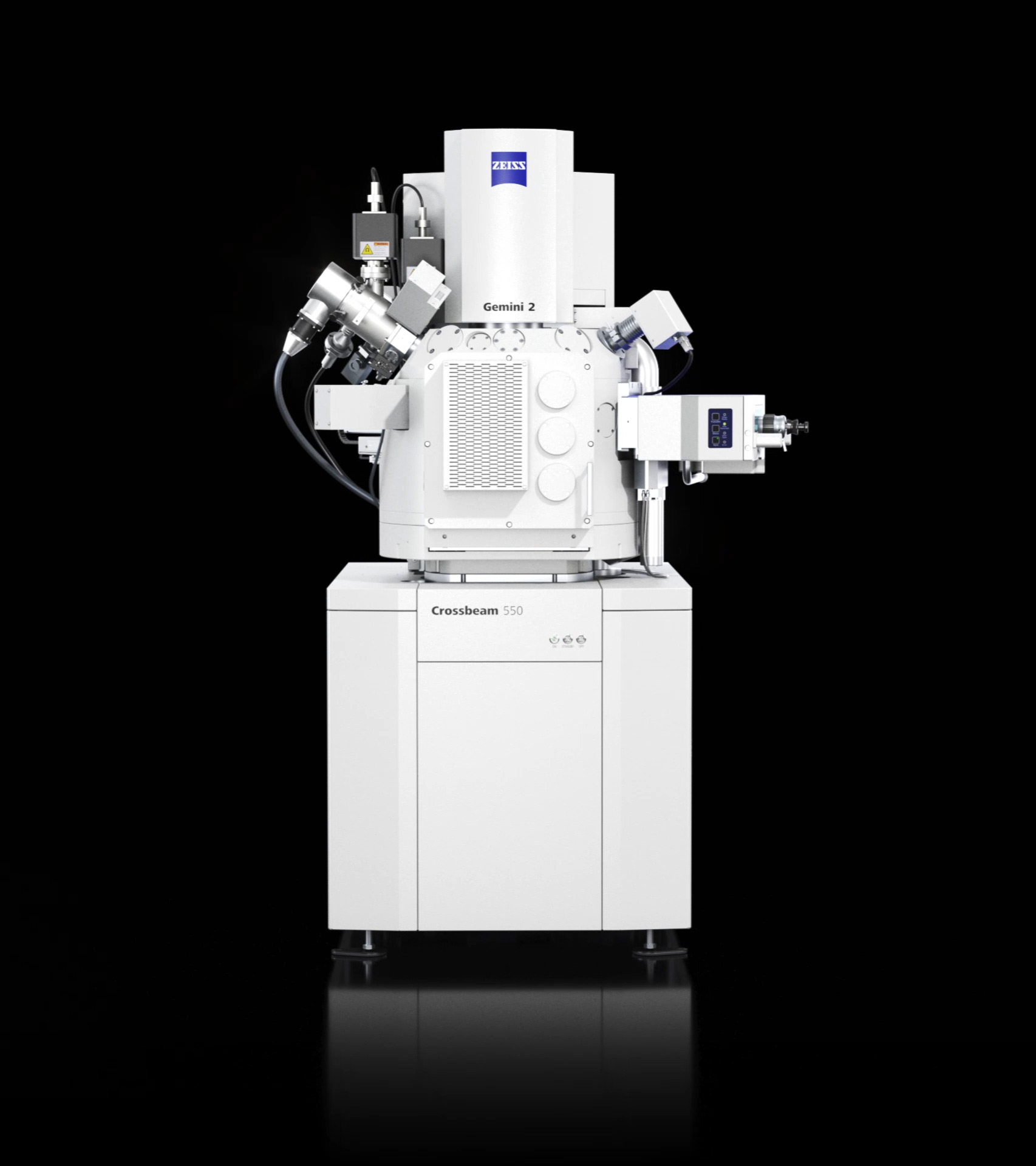

Crossbeam 550 (Gemini 2)

ZEISS · 蔡司

冷冻 FIB

冷冻 FIB 切割，可与 Spectra 300 冷冻杆连用，配套冷冻 FIB + 冷冻 TEM 联用方案

冷冻 FIB 切割常温 FIB 制样TEM 样品制备高分辨 SEMEDSEBSD 联用

电子光学Gemini 2 场发射 SEM

离子源Ga FIB（可选冷冻）

冷冻传输VCT 兼容，液氮 / 液氦

SEM 分辨率1 nm @ 30 kV

特色Cryo-FIB 冷冻切割，无冰晶损伤

⚡

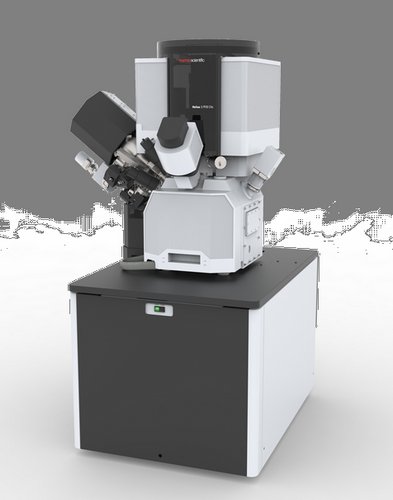

Helios 5 PFIB

Thermo Fisher Scientific · 赛默飞

等离子 FIB

无 Ga 污染 Xe 等离子 FIB，适合超硬 / 敏感样品制备

等离子 Xe FIBTEM 样品制备三维重构EBSD 取向定位

加速电压30 kV

最大束流~65 nA

样品台150×150 mm

特色Ga-free 无镓污染

🛰️

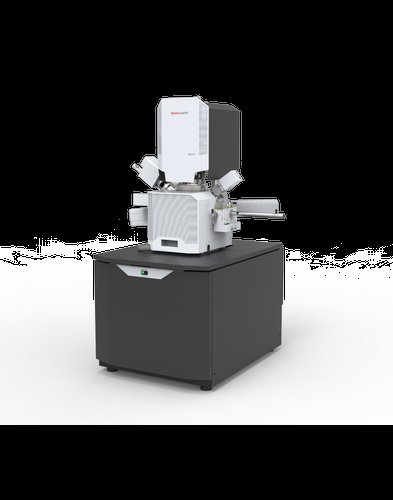

Apreo 2C

Thermo Fisher Scientific · 赛默飞

场发射 SEM

高分辨场发射 SEM，支持大面积 SE/BSE 拼图

场发射 SEM低真空模式BSE/SE 双探测大样品台

分辨率1.0 nm @ 30 kV

放大倍数30×–1,000,000×

样品台110×110 mm

低真空≤ 50 Pa

🔷

Bruker e-Flash fs

Bruker · 德国

EBSD 探测器

高速 EBSD + 高计数率 SDD 成分联用

高速 EBSD同轴 TKDEDS 联用STEM-TKD

索引率> 1000 fps

SDD 能量分辨率121 eV

有效面积30 mm²

最小步长2 nm

🔶

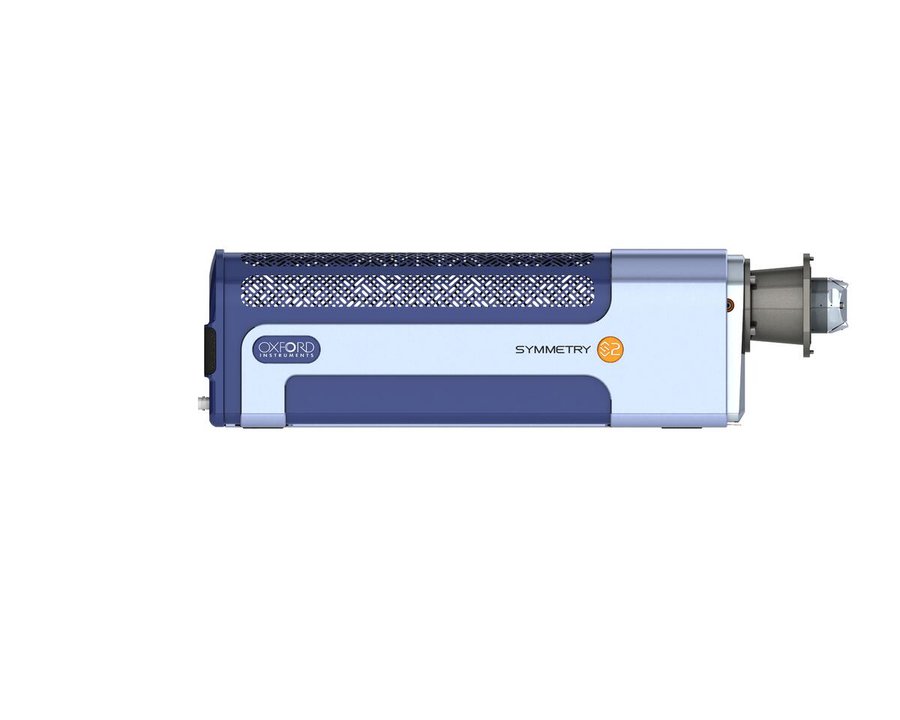

Oxford Symmetry S2

Oxford Instruments · 英国

EBSD 探测器

高灵敏度 CMOS EBSD，最高 3000 pps

超快 EBSD移轴 TKD大面积拼图CMOS

最高索引率3000 pps

分辨率1560×1280 px

步长30 nm

光学模块化

🧪

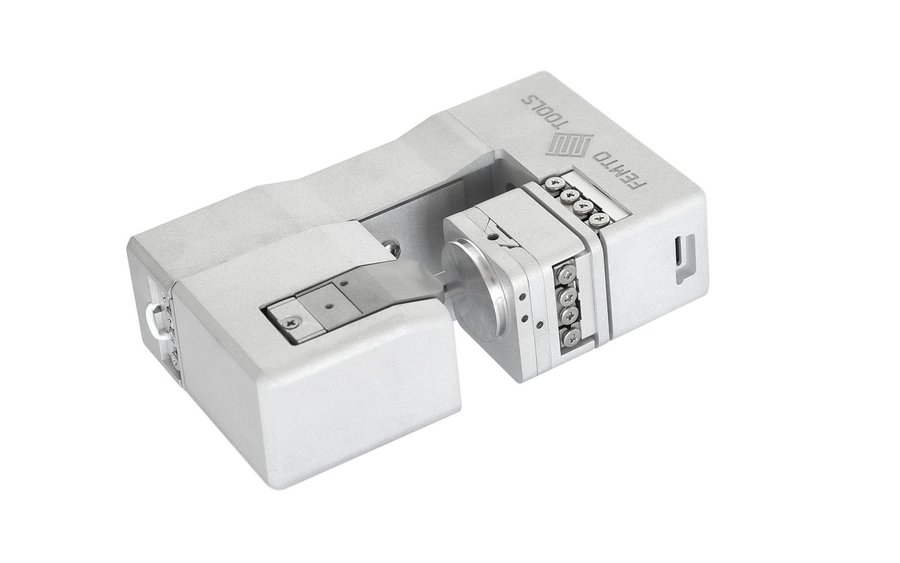

FemtoTools FT-NMT04

FemtoTools · 瑞士

原位纳米力学

SEM 内原位微柱/悬臂梁/拉伸/压痕/疲劳，量程 20/200 mN

微柱压缩悬臂梁微纳拉伸纳米压痕微柱疲劳

力容量20/200 mN

位移分辨率nm 级

最高频率500 Hz

集成SEM 内

📐

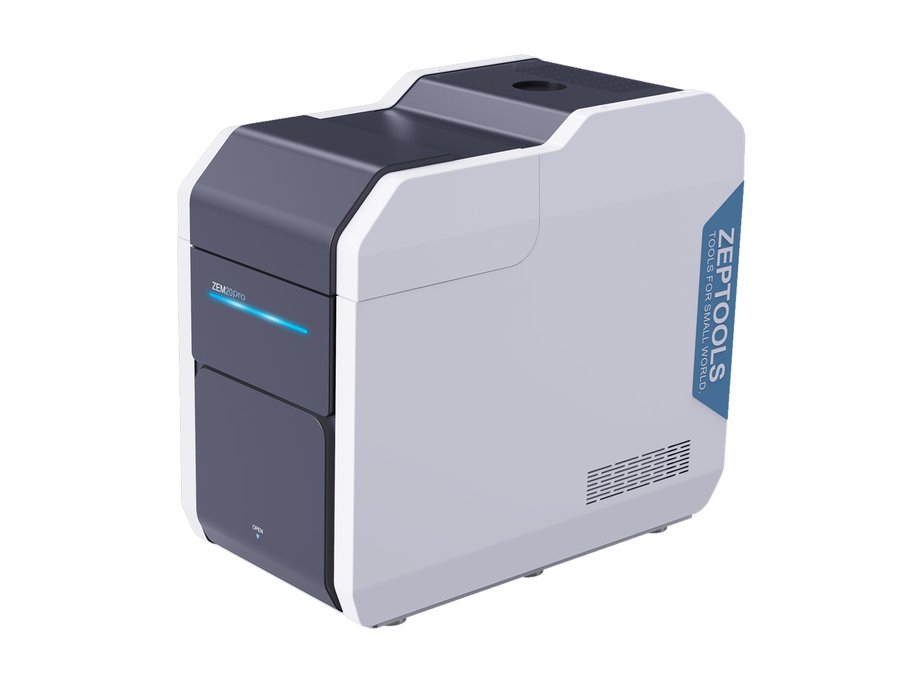

PicoFemto HS5000

泽攸科技 · ZEPTOOLS

原位拉伸台

SEM 内 5000 N 高载荷原位拉伸 / 高温

二维应变拉伸高温拉伸EBSD 联用

最大载荷5000 N

拉伸速率0.1–20 μm/s

最高温度900 ℃

🏋️

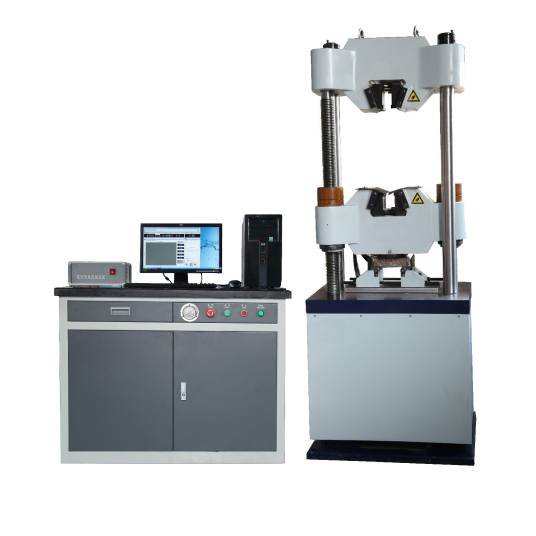

EDU4503 万能试验机

EDU4503 · 诺泰科 RVX112

万能试验机

配诺泰科环境箱，室温 / 低高温拉伸与压缩弯曲

万能拉伸压缩弯曲高低温环境环境箱联机静载力学

类型双柱式电子万能

环境箱诺泰科 RVX112

样品尺寸5×13 mm

♻️

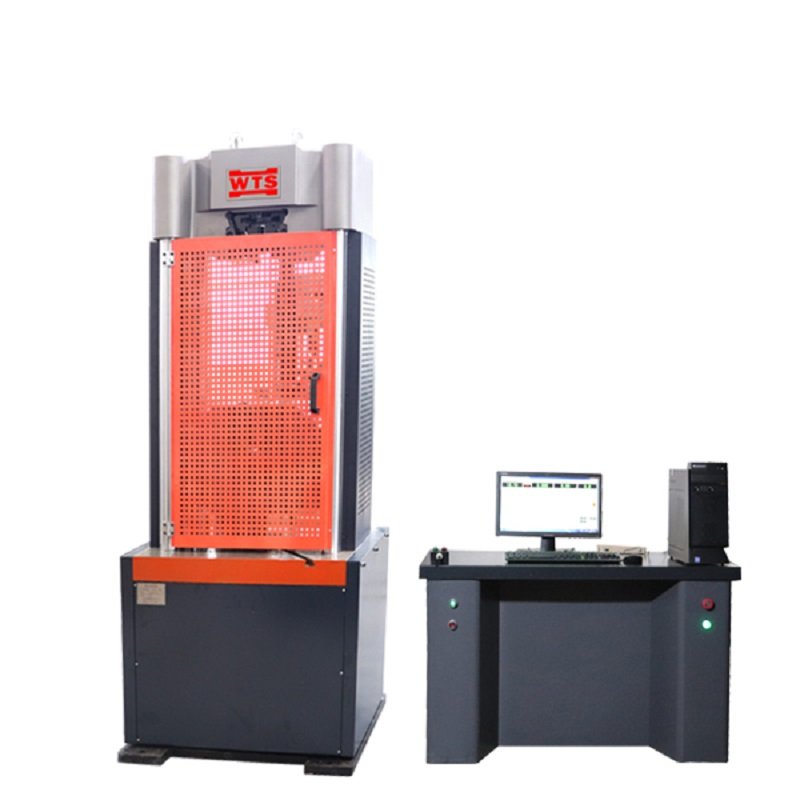

K-ESF104 疲劳试验机

K-ESF104 · 同型

疲劳试验机

微机控制电液伺服疲劳试验机，高/低周与断裂力学

拉压疲劳高低周疲劳断裂力学裂纹扩展闭环伺服

控制微机 · 电液伺服

波形正弦/三角/方波/斜波

适用金属及复合材料

🔋

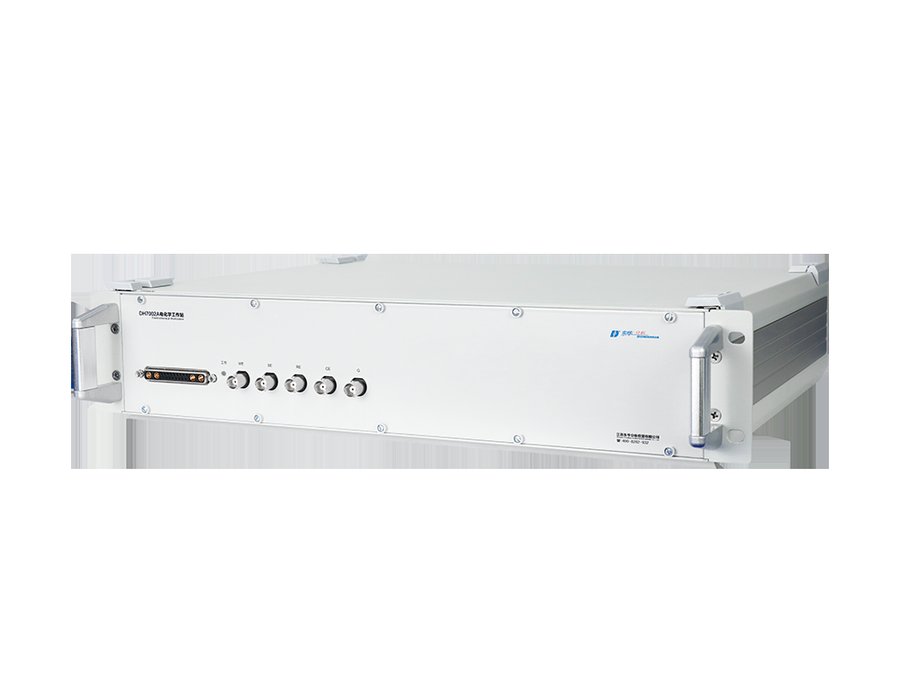

东华 DH7002A

东华分析仪器 · 上海

电化学工作站

单/多通道电化学测试，提供 Tafel + EIS

Tafel 极化EIS 阻抗多通道腐蚀测试

通道数8

电位范围±10 V

电流范围2 nA–2 A

EIS 频率10 μHz–1 MHz

💨

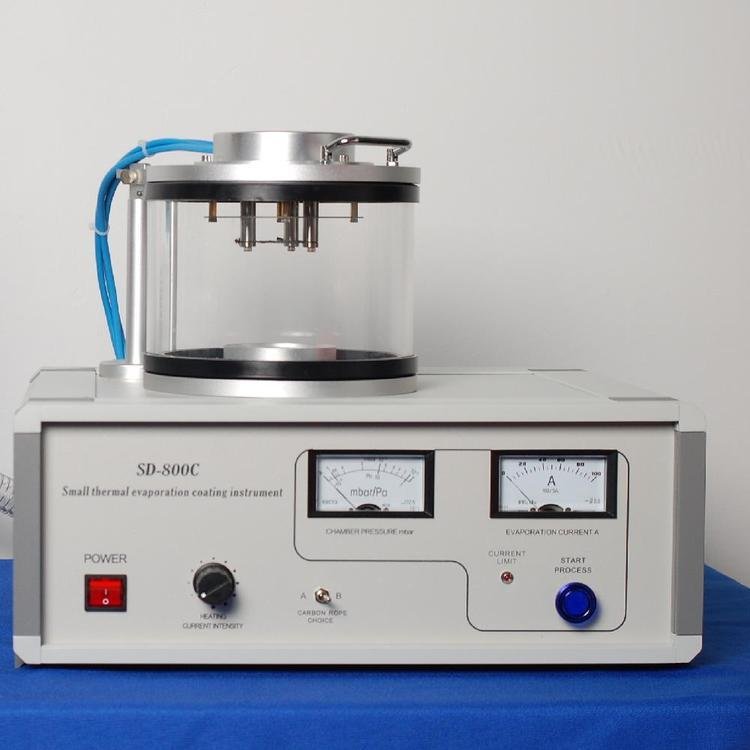

SD-800C 镀膜仪

博远微纳 / VPI

镀膜仪

真空热蒸发镀膜，SEM 样品喷碳/喷金/喷铂

喷碳喷金喷铂SEM 制样真空镀膜导电处理

样品仓Ø170×130 mm

极限真空4×10⁻² mbar

蒸发电流0–100 A

真空泵2 L/min 旋片泵

⚗️

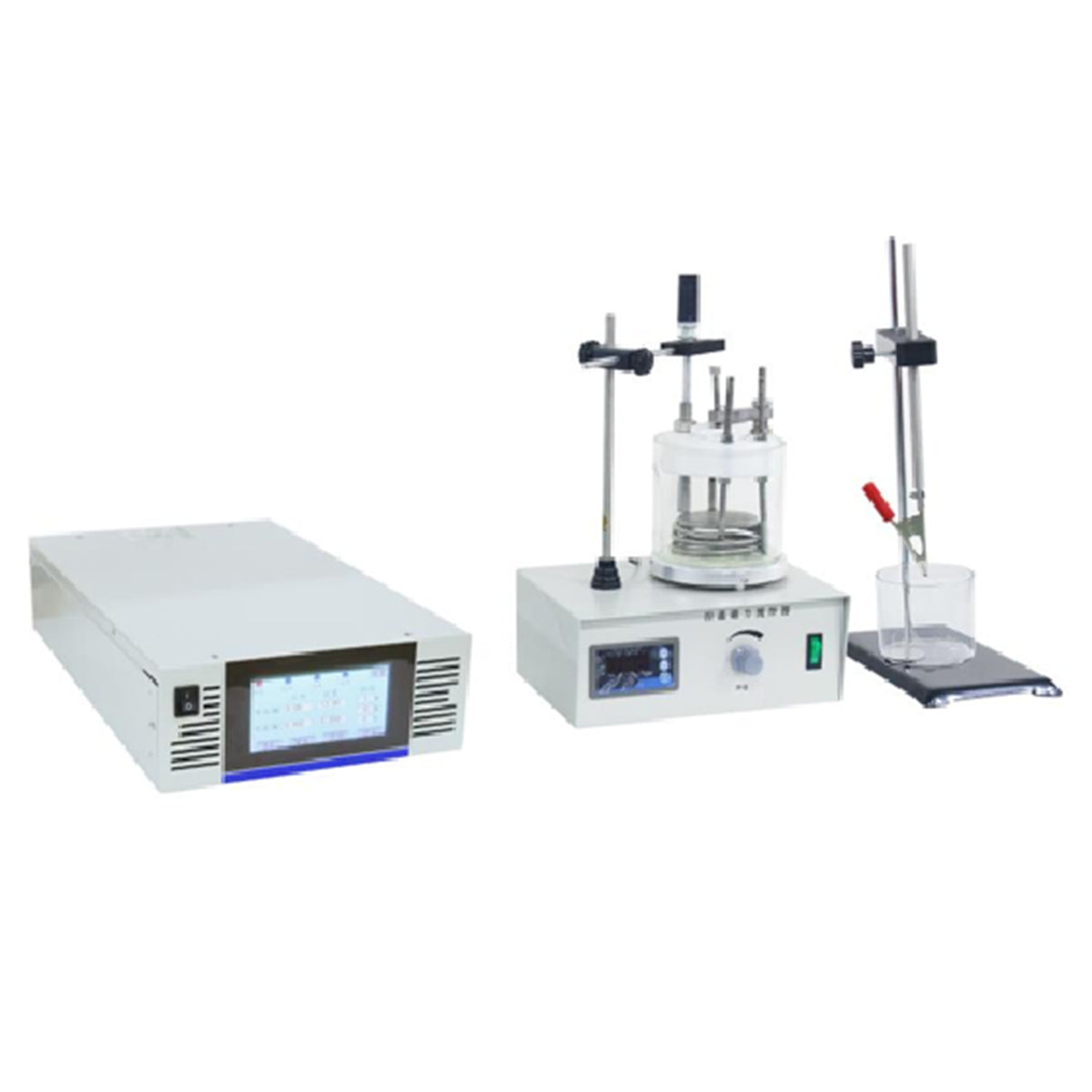

JY-S200 电解抛光机

通用型号 · 金相制样

电解抛光

电化学电解抛光，金属试样镜面处理

电解抛光电化学金相制样镜面处理去氧化电流可调

电流数字显示可调

类型电解抛光腐蚀仪

适用不锈钢/铜/铝等

电源220 V

〰️

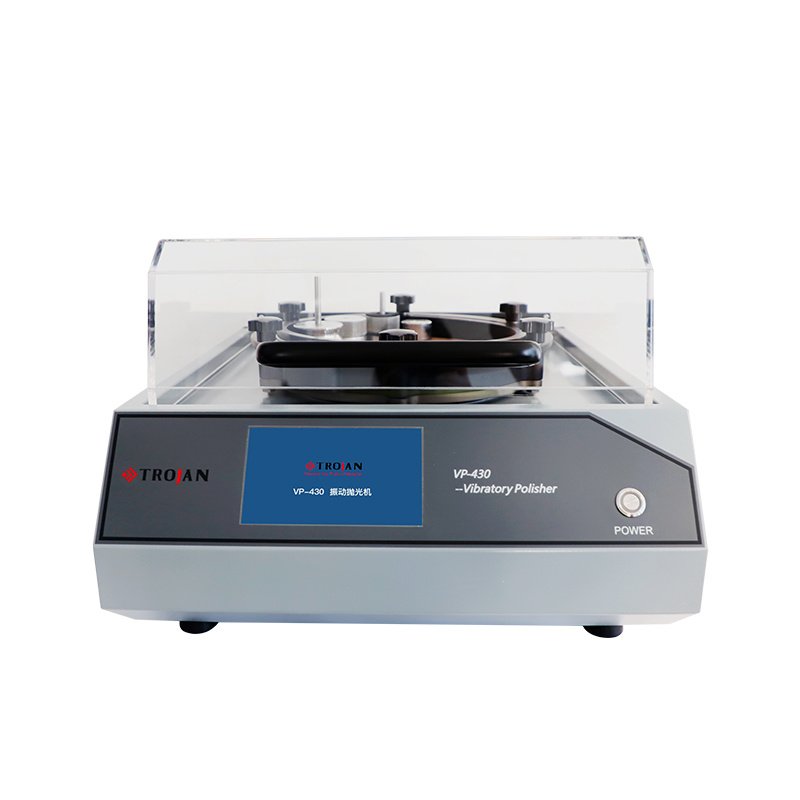

VP-430 震动抛光机

Trojan · 特鲁利

震动抛光

振动抛光消除应力层，EBSD/AFM/SEM 制样关键

震动抛光去应力EBSD 制样软韧材抛光12″抛光盘

工作盘12″ (300 mm)

振动频率40–400 Hz

转速/功率1–20 rpm · 50 W

尺寸/重量503×516×379 mm · 53 kg

💧

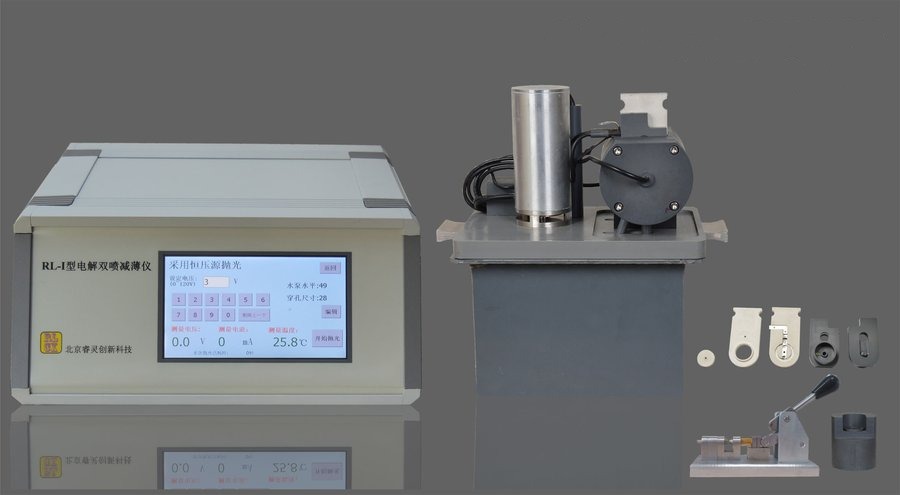

RL-2 双喷减薄仪

通用型号 · 双喷制样

双喷减薄

电解双喷快速制备 TEM 薄区，穿孔自动停机

电解双喷TEM 制样薄区制备自动穿孔液氮冷却参数可调

电解电压/电流0–120 V · 0–1000 mA

冷却最低 −40℃ (液氮)

标准样品Φ3 mm

电解液660–860 ml
